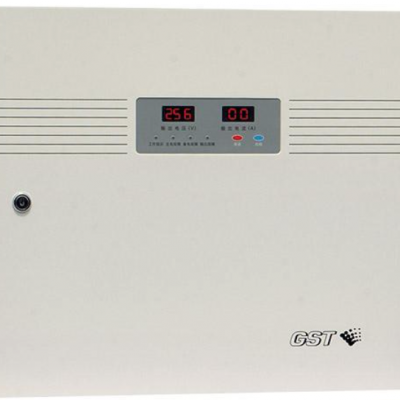

一、GST-DY-200智能电源箱概述：

GST-DY-200智能电源箱是一种DC24V大容量现场电源输出设备，配合控制器使用为联动控制模块及被控设备供电。电源箱以交流220V作为主电源，同时内置DC24V/ 24Ah密封铅酸电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动保护、主备电切换和完善的备电自动充电及备电过放保护功能。

二、GST-DY-200主要技术指标：

1.输出容量：　　额定容量：DC24V、6A　　容量：DC24V、8A

2.使用环境：　　温度：0℃～+40℃　　相对湿度≤95％，不凝露

3.电源：　　主电为交流220V（>***）　　备电为内装DC24V/24Ah密封铅酸电池

4.外形尺寸：500mm×170mm×440mm

三、GST-DY-200系统功能介绍：

电源箱自带备电电池，采用CPU数码显示电压及电流。CPU与硬件双重检测电压及电流极限值，超值报警。硬件控制充电及主、备电切换，***CPU死机不影响控制电路工作，浮充电源正常充电，当出现交流掉电时，备用电源自动导入为外部设备供电。

电源箱可对主电及输出故障进行报警，当主电掉电时，报主电故障；当输出发生短路、断路或输出电流大于8A时报输出故障。

电源监控部分用来指示当前正在使用哪一路电源，正在使用电源的电压值及浮充电源的现有电压值，以及各类故障及状态显示。
